LEDTEC HPD-verdeler |
voor krachtige LED-installaties

Meerdere LED-modules snel en veilig aansluiten – zonder solderen

Efficiënte stroomverdeling voor professionele LED-systemen

Meerdere LED-modules, verschillende uitgangen en hoge stromen kunnen de bedrading al snel complex en tijdrovend maken. De LEDTEC High Power Distributor (HPD) vereenvoudigt de stroomverdeling: meerdere LED-modules kunnen centraal en overzichtelijk worden aangesloten – zonder solderen.

De robuuste veerklemtechniek zorgt voor een snelle montage en betrouwbare verbinding. Met een maximale totale stroom van 25 A en maximaal 10 A per uitgang is de HPD-verdeler ook geschikt voor krachtige LED-installaties.

Ideaal voor retail en winkelinrichting, display- en meubelbouw, armaturenbouw, architecturale verlichting en industriële LED-toepassingen.

Informatiefolder

Wat is een High Power Distributor?

De LEDTEC High Power Distributor is een compacte stroomverdeler voor LED-modules waarmee één voedingsingang over meerdere LED-uitgangen wordt verdeeld.

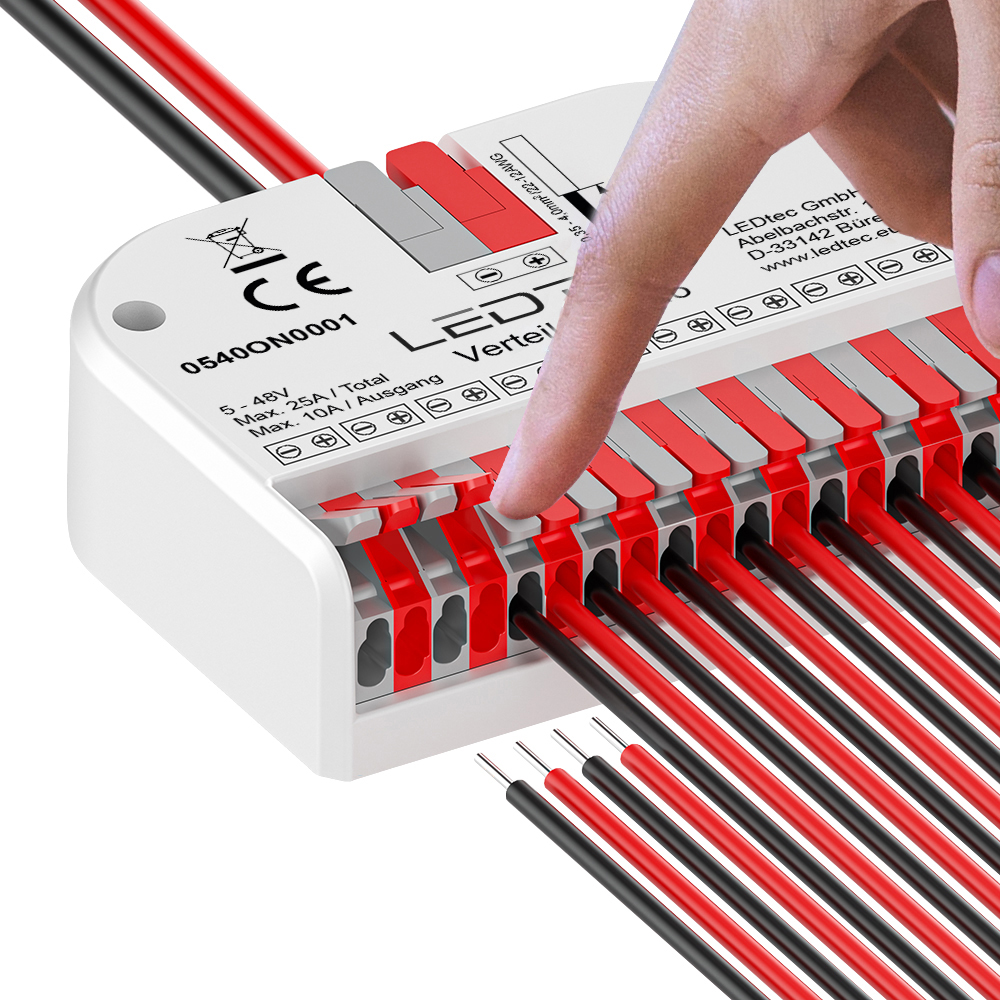

In plaats van afzonderlijke kabels tijdrovend te verbinden of te solderen, worden de kabels rechtstreeks in de veerklemmen geplaatst. Veerklem openen, kabel insteken, veerklem sluiten – klaar.

Dit vermindert de bedradings- en montagewerkzaamheden en maakt een nette en reproduceerbare installatie mogelijk – zowel voor individuele projecten als voor serieproductie.

Uw voordelen in één oogopslag

  • Soldeervrije verbinding: LED-modules snel aansluiten zonder solderen
  • Hoge stroombelastbaarheid: Tot 25 A totale stroom en maximaal 10 A per uitgang
  • Breed spanningsbereik: Geschikt voor LED-systemen van 5 tot 48 V DC

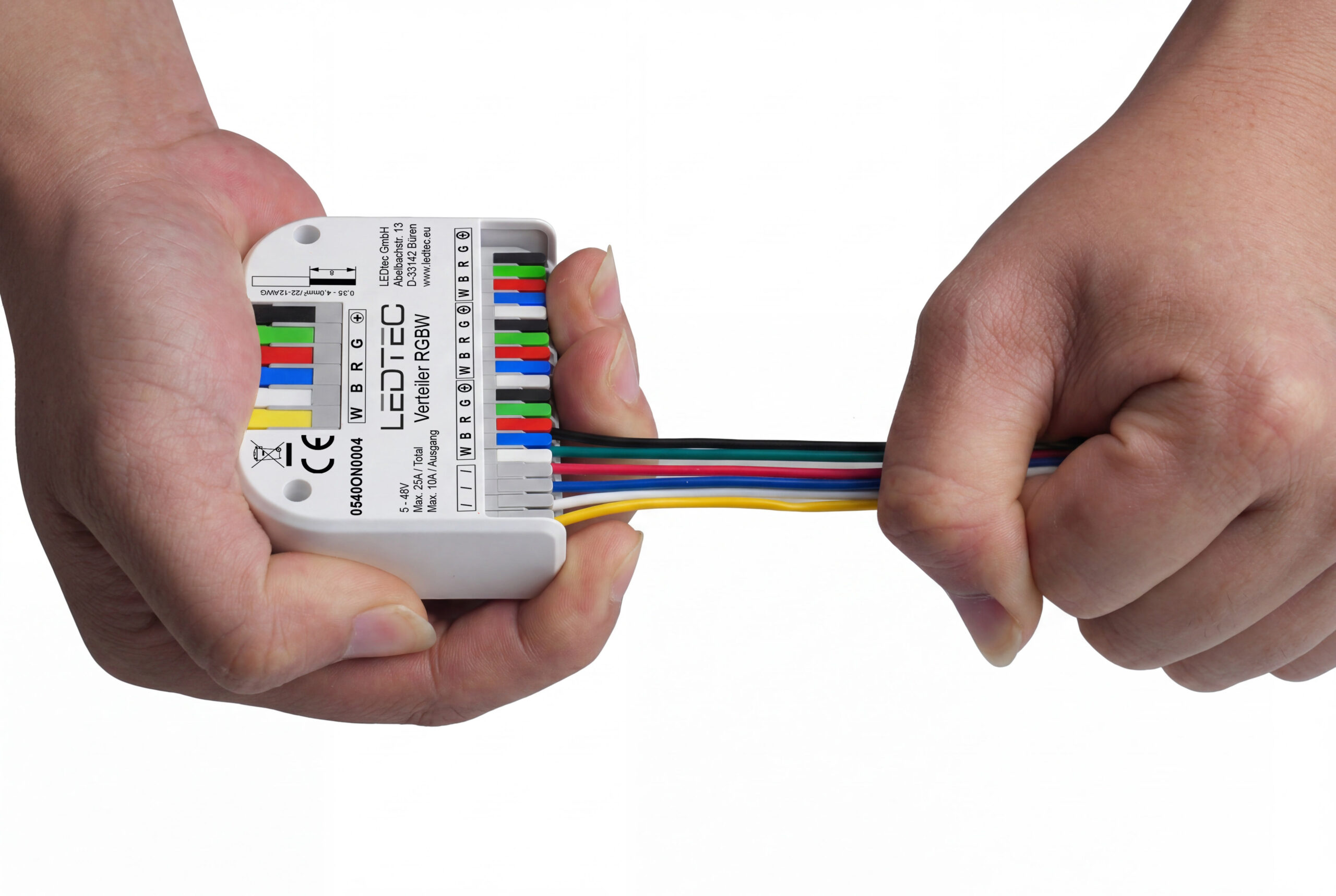

  • Veilige veerklemtechniek: Betrouwbare bevestiging van de kabels
  • Eenvoudige montage: Minder werkstappen tijdens installatie en productie
  • Vlamvertragende behuizing: Behuizingsmateriaal volgens UL94V-1
  • Veelzijdig toepasbaar: Varianten voor Mono, CCT, RGB en RGBW

De juiste LED-verdeler voor elke toepassing

Afhankelijk van het LED-systeem is de High Power Distributor verkrijgbaar in vier varianten.

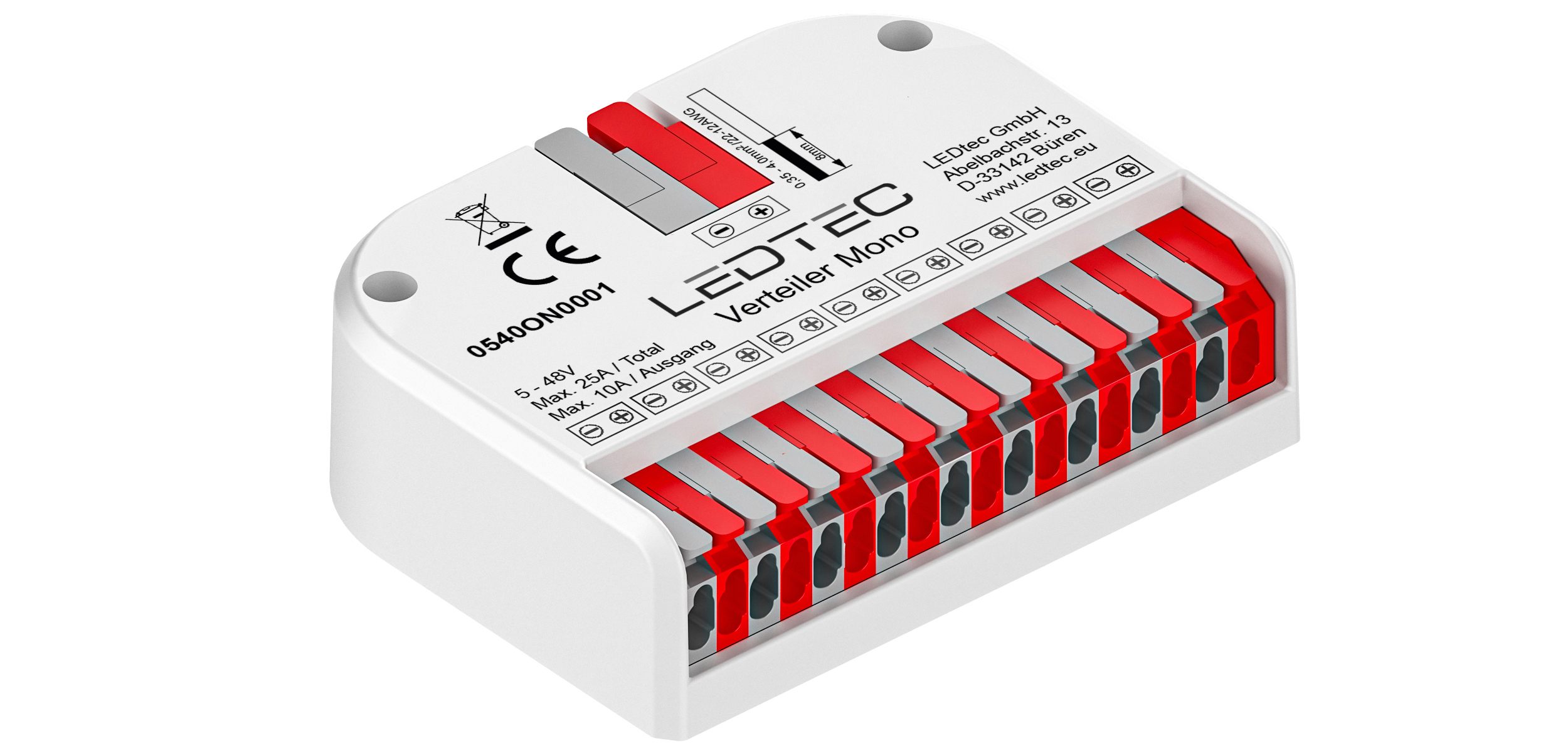

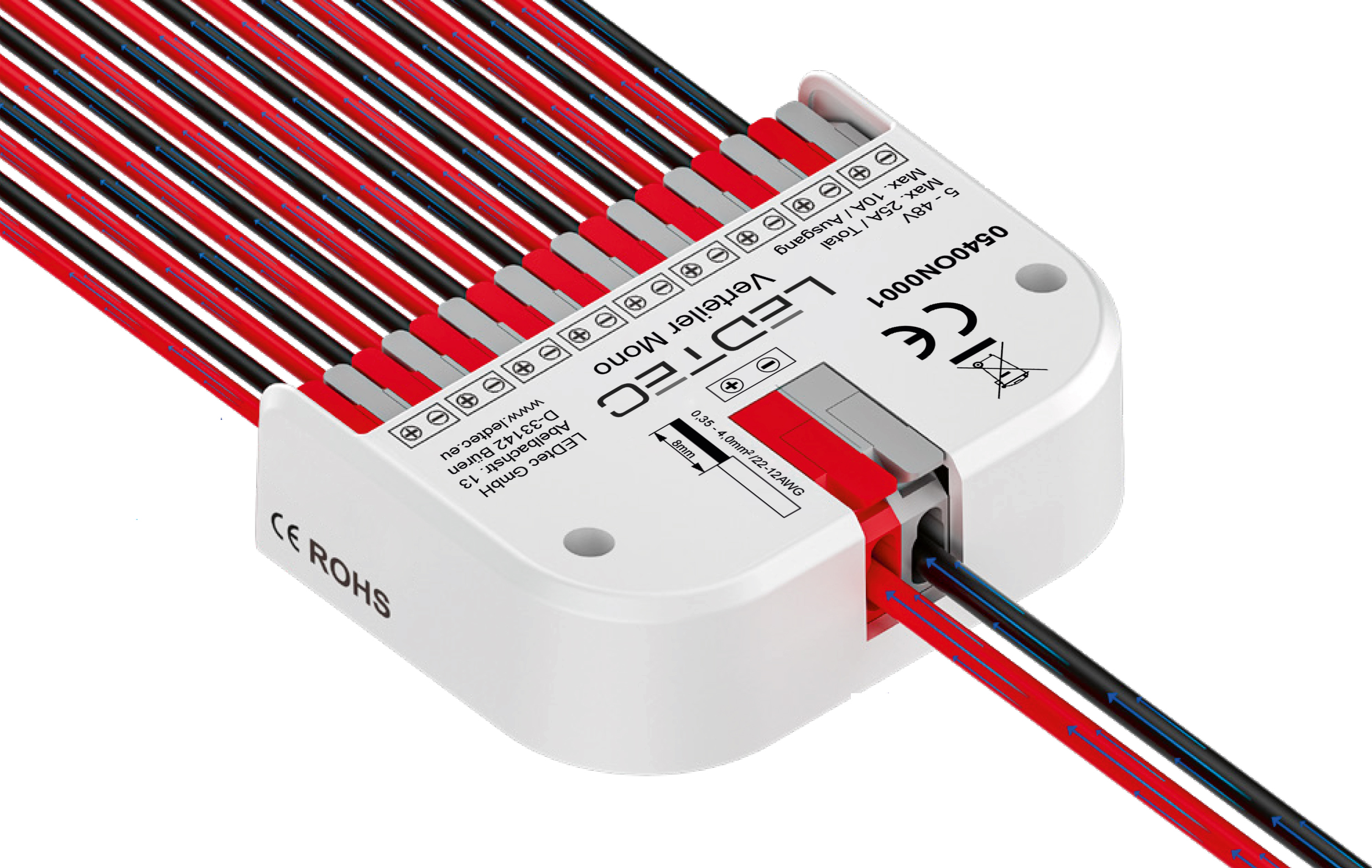

HPD 9-voudig Mono – voor eenkleurige LED-modules

  • 1 ingang | 9 uitgangen | 2-polig

    Voor centrale stroomverdeling naar maximaal negen eenkleurige LED-modules. Ideaal voor grotere witlichtinstallaties, bijvoorbeeld in schappen, displays, meubels of armaturen.

    Artikel: 0540ON0001

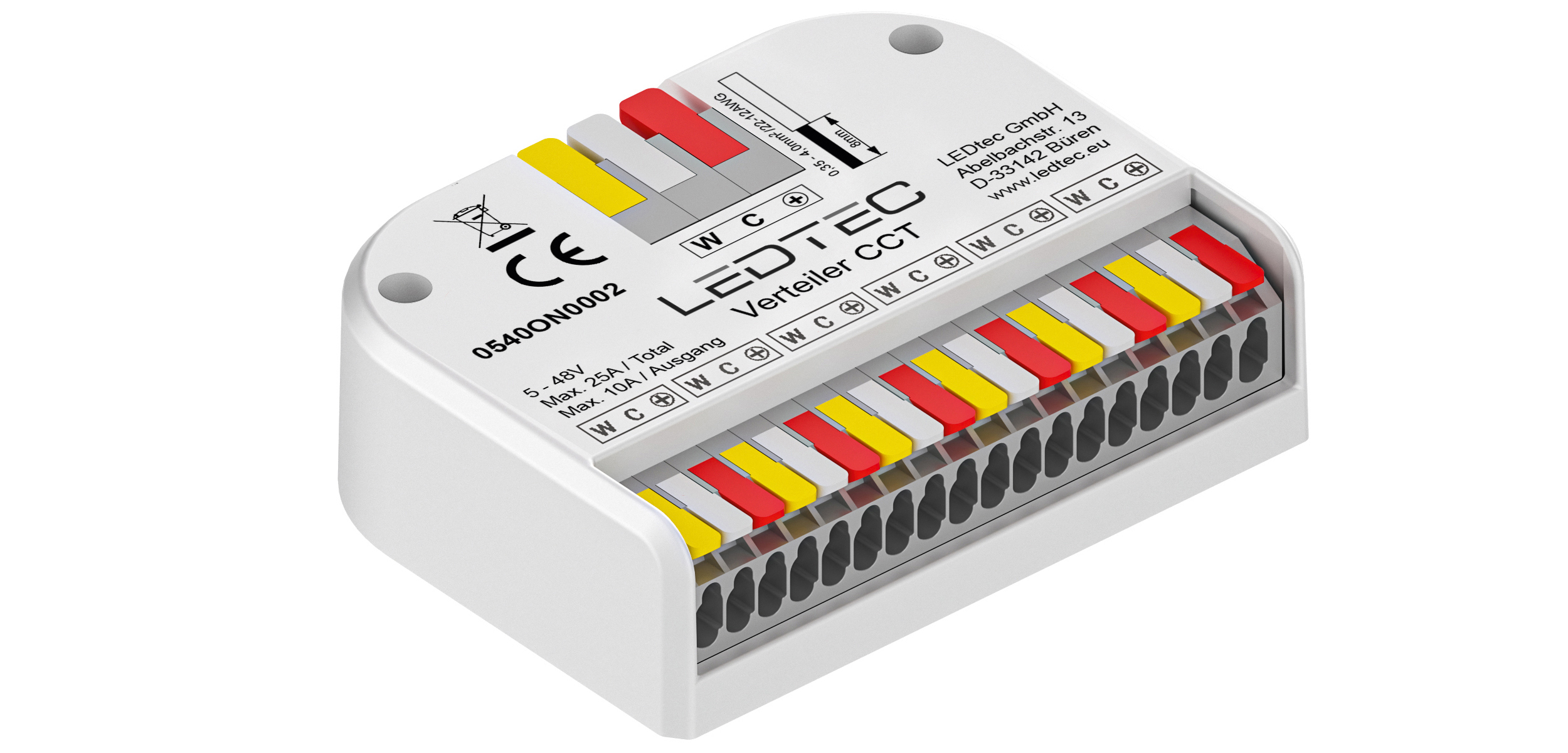

HPD 6-voudig CCT – voor Tunable White

  • 1 ingang | 6 uitgangen | 3-polig

    Voor LED-toepassingen met instelbare kleurtemperatuur. De 3-polige CCT-verdeler zorgt voor een overzichtelijke stroomverdeling naar maximaal zes CCT LED-modules.

    Artikel: 0540ON0002

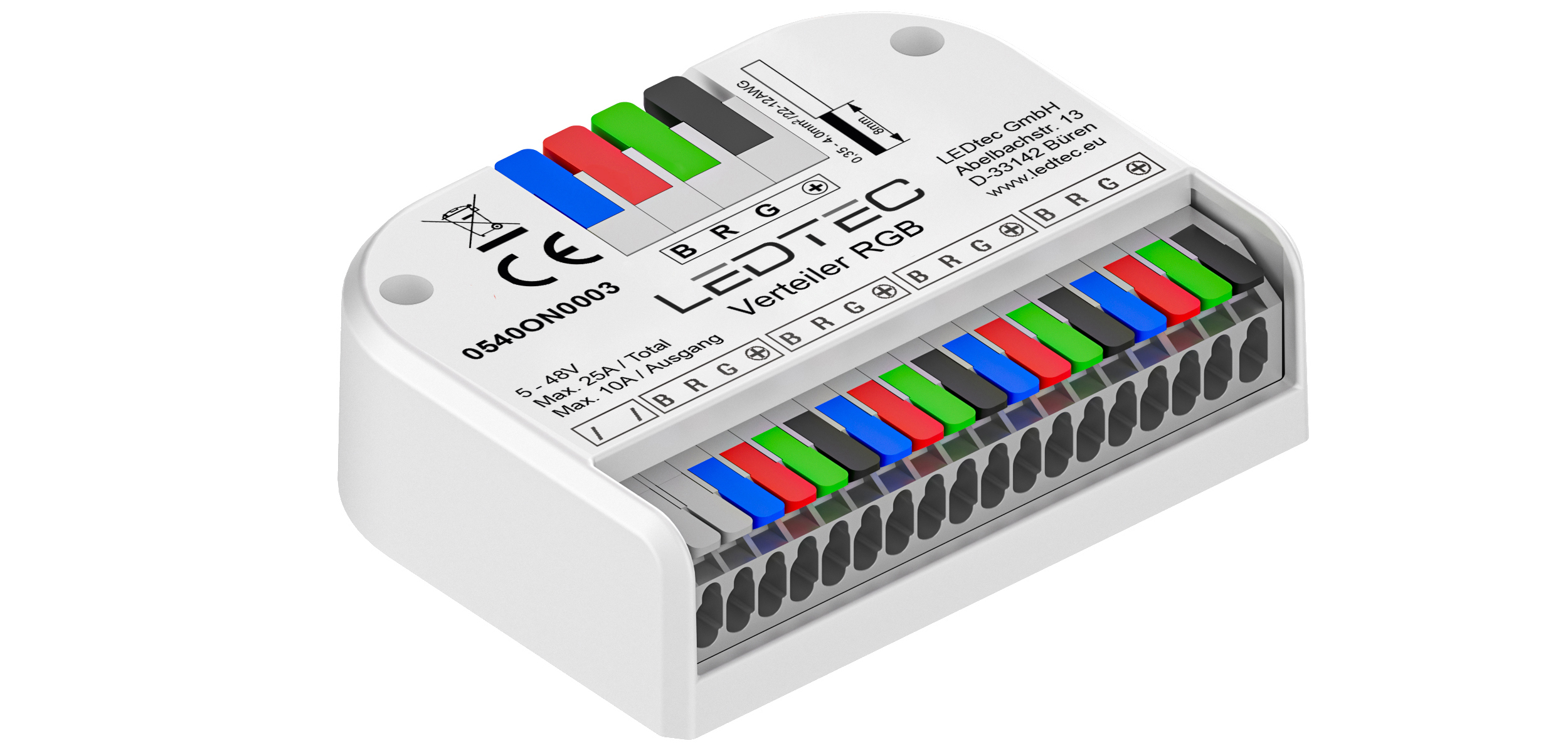

HPD 4-voudig RGB – voor dynamische kleurverlichting

  • 1 ingang | 4 uitgangen | 4-polig

    De 4-polige HPD-verdeler verdeelt de voeding over maximaal vier RGB LED-modules – ideaal voor dynamische kleurverlichting in displays, meubels, retail- en architectuurprojecten.

    Artikel: 0540ON0003

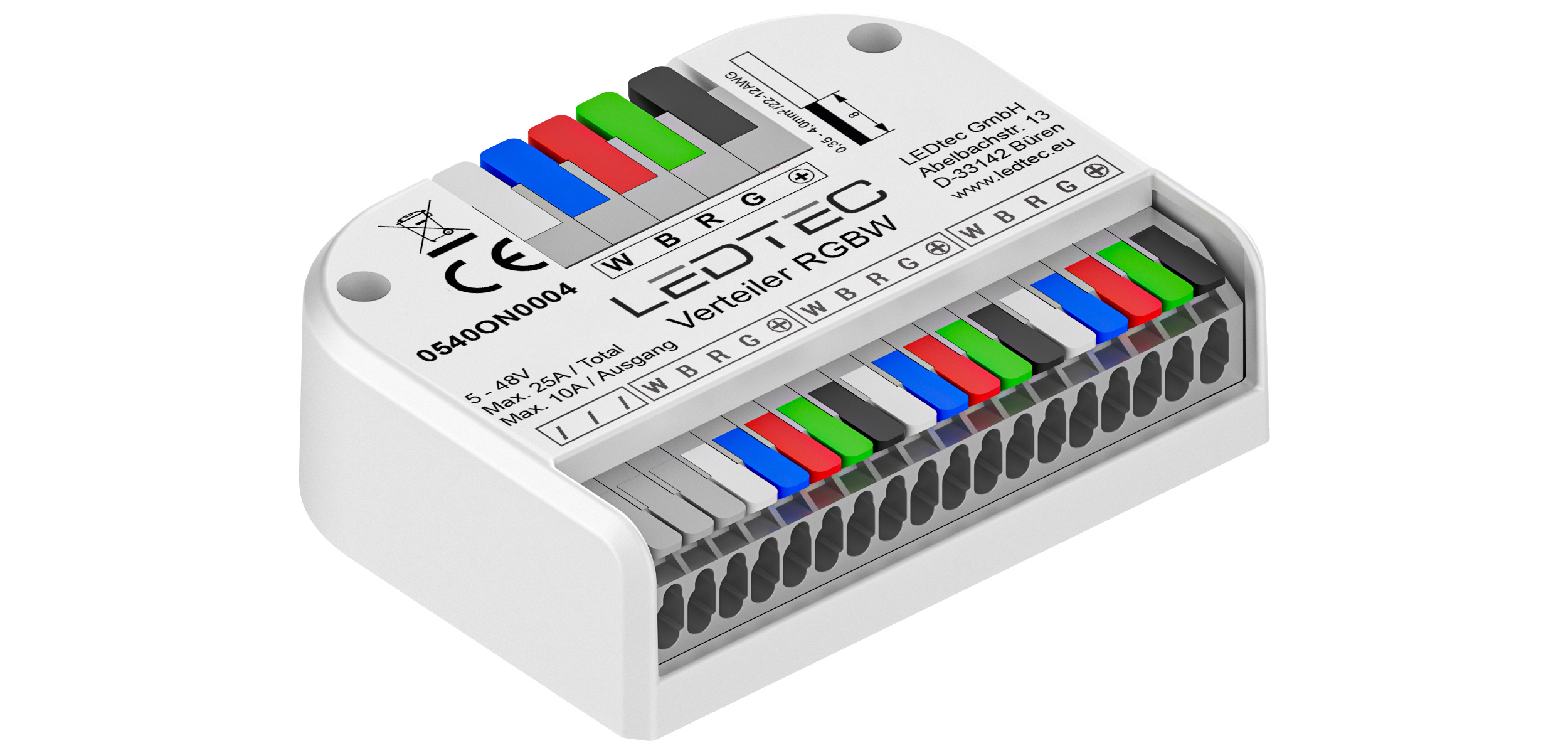

HPD 3-voudig RGBW – voor veelzijdige lichtoplossingen

  • 1 ingang | 3 uitgangen | 5-polig

    Voor RGBW-systemen die dynamisch gekleurd licht combineren met een extra witkanaal. Maximaal drie RGBW LED-modules kunnen vanuit één centrale ingang worden gevoed.

    Artikel: 0540ON0004

Producthighlights in één oogopslag

Of het nu gaat om serieproductie, winkelinrichting of een individuele LED-installatie: de HPD-verdeler combineert een hoge stroombelastbaarheid met eenvoudige montage.

  • 5–48 V DC ingangsspanning
  • 25 A maximale totale stroom
  • 10 A maximale stroom per uitgang
  • Kabeldoorsnede ingang: 0,35–4,0 mm²
  • Kabeldoorsnede uitgang: 0,2–1,5 mm²
  • Soldeervrije veerklemtechniek
  • Varianten voor Mono, CCT, RGB en RGBW
  • Compacte afmetingen: 69 × 53 × 20 mm

Professionele stroomverdeling voor LED-systemen – compact, krachtig en montagevriendelijk.

Geschikte LED-modules vinden

Waarom LEDTEC?

TECHNIEK VOOR PROFESSIONALS

LED-componenten voor professionele toepassingen – afgestemd op de eisen van winkelinrichting, retail, displaybouw, meubelbouw en industriële toepassingen.

EFFICIËNTE INSTALLATIE

Dankzij de soldeervrije veerklemtechniek vermindert de HPD de bedradings- en montagewerkzaamheden – vooral bij toepassingen met meerdere LED-modules.

FLEXIBELE SYSTEEMOPLOSSINGEN

Mono, CCT, RGB of RGBW: met vier varianten kan de High Power Distributor passend bij de betreffende LED-toepassing worden gekozen.

DESKUNDIG ADVIES

Van de keuze van LED-modules en converters tot besturing en stroomverdeling: wij ondersteunen u bij het samenstellen van de juiste LED-oplossing voor uw project.

Toepassingsgebieden

De High Power Distributor voor LED-modules is geschikt voor alle toepassingen waarbij meerdere LED-componenten centraal en betrouwbaar van stroom moeten worden voorzien:

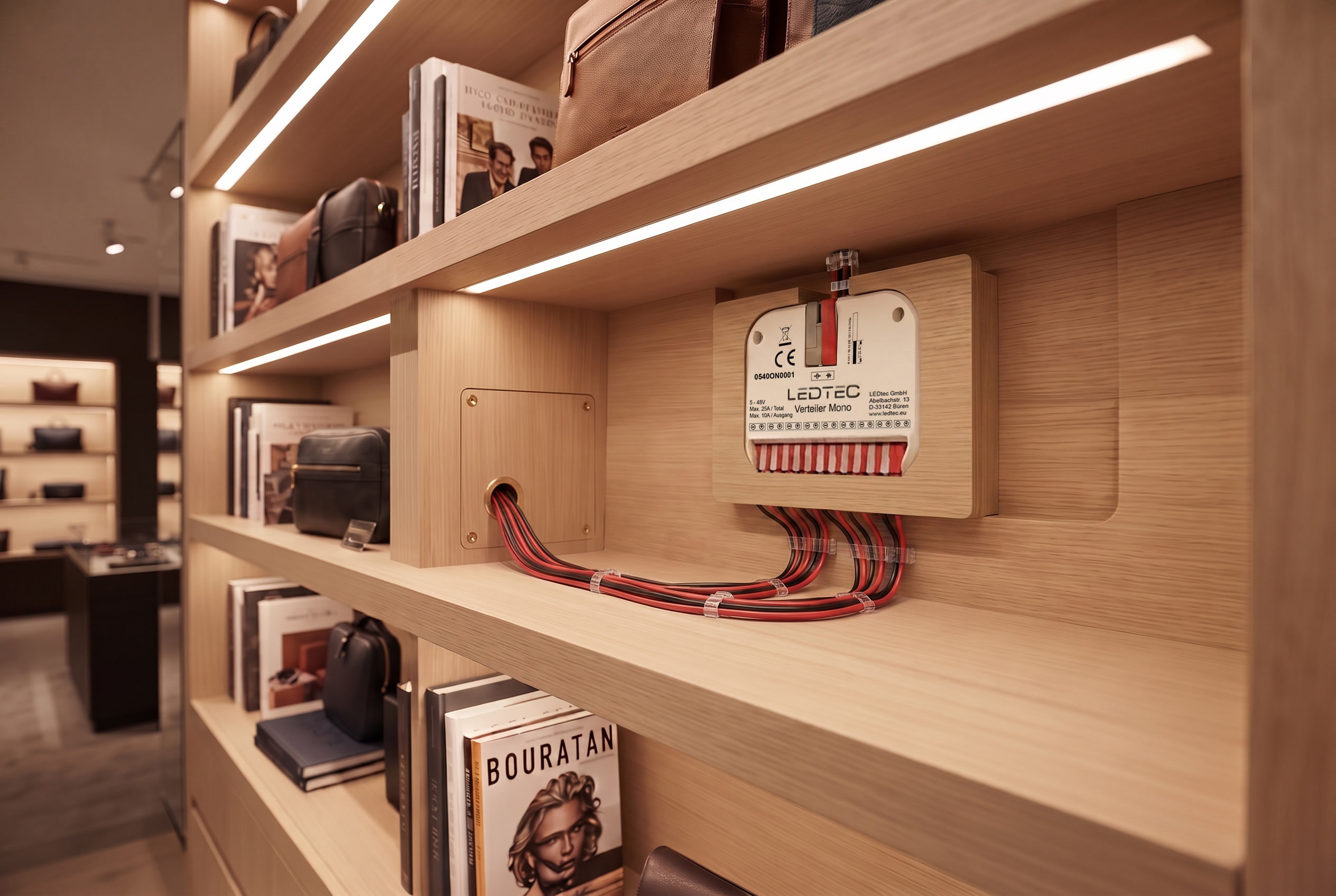

  • Winkelinrichting & retail: LED-verlichting voor schappen, productdragers en winkelsystemen
  • POS & displaybouw: Centrale stroomverdeling voor meerdere LED-modules in displays en presentatiesystemen
  • Meubelbouw: Overzichtelijke stroomverdeling voor geïntegreerde meubelverlichting
  • Armaturenbouw: Efficiënte bedrading van meerdere LED-modules in een armatuur
  • Serieproductie & OEM: Reproduceerbare en montagevriendelijke LED-bedrading
  • Architecturale verlichting: Stroomverdeling voor grotere en individueel samengestelde LED-systemen

Meerdere LED-modules? Eenvoudiger verdelen met de HPD.

Minder bedrading, snellere montage en een hoge stroombelastbaarheid: de LEDTEC High Power Distributor vereenvoudigt professionele LED-installaties – van individuele projecten tot serieproductie.

Wilt u meerdere LED-modules aansluiten of heeft u ondersteuning nodig bij de keuze van de juiste Mono-, CCT-, RGB- of RGBW-variant?
